Построение графиков

Модуль отвечает за всё, что непосредственно относиться к рисованию графиков

exception miptlabs.plotter.NothingDrawError(text)

Базовые классы: Exception

Исключение, возбуждаемое, когда невозможно ничего нарисовать на графике.

miptlabs.plotter.pretty_plot(x, y, xerr=0, yerr=0, xlabel=None, ylabel=None, title=None, legend=None, minor_ticks=True, color=None, points=True, line=False, axes=None, approximator=None, **kwargs)

Рисует график, с требованиями лабников. По умолчания не соединяет точки

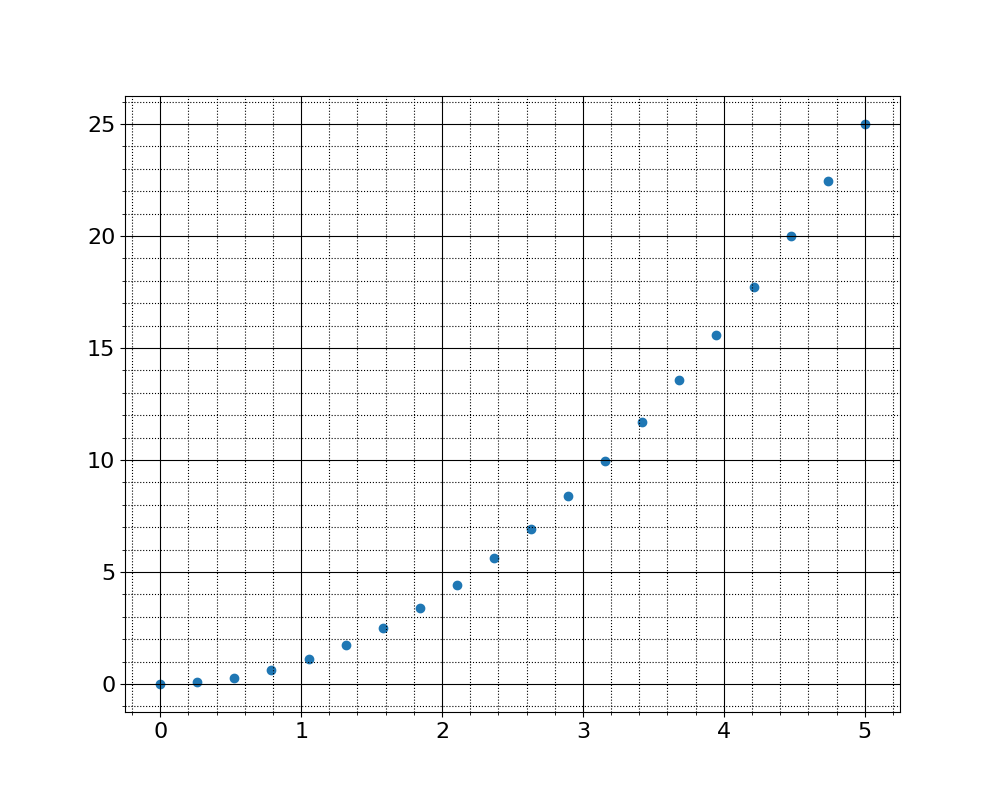

Без доп настроек можно рассчитывать на это

TODO: пока не умеет выносить степень. в будущем это появится.

TODO: может поменяться интерфейс

Для отображения можно использовать:

• matplotlib.pyplot.show()

• pretty_plot(…).figure.show()

• show() (определён ниже)

Для сохранения графика в картинку можно использовать:

• matplotlib.pyplot.savefig(filename)

• pretty_plot(…).figure.savefig(filename)

• savefig(fig, filename) (определён ниже)

Параметры

• x – координаты по оси x

• y – координаты по оси y

• xerr – погрешности по оси x. Либо одно число (применится к все точкам), либо список (применится к соответсвующей точке).

• yerr – погрешности по оси y. Либо одно число (применится к все точкам), либо список (применится к соответсвующей точке).

• xlabel – подпись по оси x

• ylabel – подпись по оси y

• title – название графика

• legend – легенда

• minor_ticks – нужна ли вспомогательная сетка

• color – цвет графика. Если None, то будет синий

• points – нужно ли рисовать точки

• line – нужно ли соединить ломаной все точки

• axes – объект графика. Можно передать, чтобы дорисовать всё на существующем графике

• approximator – аппроксиматор для точек, должен быть экземпляром класса Approximator

• kwargs – дополнительные аргументы

Дополнительные параметры

• figsize (tuple[int]) – размер графика в дюймах, по умолчанию 10 на 8

• dpi (int) – количество пикселей на дюйм, по умолчанию 100

• legend_loc (str) – положение легенды (см. документацию matplotlib), по умолчанию best

• xticks_fontsize (int) – размер шрифта подписей оси x, по умолчанию 16

• yticks_fontsize (int) – размер шрифта подписей оси y, по умолчанию 16

• xlabel_fontsize (int) – размер шрифта обозначения оси x, по умолчанию 22

• ylabel_fontsize (int) – размер шрифта обозначения оси y, по умолчанию 22

• title_fontsize (int) – размер шрифта заголовка, по умолчанию 26

• legend_fontsize (int) – размер шрифта легенды, по умолчанию 22

• LEGEND_FROM_APPROXIMATOR (int) – если передано True, то рисует легенду ещё из аппроксиматора

• xvar (str) – величина по оси x, если легенда рисуется из аппроксиматора

• yvar (str) – величина по оси y, если легенда рисуется из аппроксиматора

Результат

экземпляр класса matplotlib.Axes - объект только что нарисованного графика

miptlabs.plotter.pretty_plot_many(xs, ys, xerrs=None, yerrs=None, xlabel=None, ylabel=None, title=None, legends=None, minor_ticks=True, colors=None, points=True, line=False, axes=None, approximator=None, **kwargs)

Рисует график так же, как и pretty_plot, только вместо x, y передаётся два списка с наборами координат, что позволяет сразу отрисовать несколько графиков

Параметры

• xs – наборы координат по оси x

• ys – наборы координат по оси y

• xerrs – наборы погрешностей по оси x. Либо одно число (применится к все точкам), либо список (применится к соответсвующей точке).

• yerrs – наборы погрешностей по оси y. Либо одно число (применится к все точкам), либо список (применится к соответсвующей точке).

• xlabel – наборы подписей по оси x

• ylabel – наборы подписей по оси y

• title – название графика

• legends – легенды

• minor_ticks – нужна ли впсомогательная сетка

• colors – наборы цветов графика. Если None, то будет синий

• points – нужно ли рисвоать точки

• line – нужно ли соединить ломаной все точки

• axes – объект графика. Можно передать, чтобы дорисовать всё на существующем графике

• approximator – аппроксиматор для точек, должен быть экземпляром класса Approximator

• kwargs – дополнительные агрменты:

Дополнительные параметры

• figsize (tuple[int]) – размер графика в дюймах, по умолчанию 10 на 8

• dpi (int) – количество пикселей на дюйм, по умолчанию 100

• legend_loc (str) – положение легенды (см. документацию matplotlib), по умолчанию best

• xticks_fontsize (int) – размер шрифта подписей оси x, по умолчанию 16

• yticks_fontsize (int) – размер шрифта подписей оси y, по умолчанию 16

• xlabel_fontsize (int) – размер шрифта обозначения оси x, по умолчанию 22

• ylabel_fontsize (int) – размер шрифта обозначения оси y, по умолчанию 22

• title_fontsize (int) – размер шрифта заголовка, по умолчанию 26

• legend_fontsize (int) – размер шрифта легенды, по умолчанию 22

• LEGEND_FROM_APPROXIMATOR (bool) – если передано True, то рисует легенду ещё из аппроксиматора

• xvar (str) – величина по оси x, если легенда рисуется из аппроксиматора

• yvar (str) – величина по оси y, если легенда рисуется из аппроксиматора

Результат

экземпляр класса matplotlib.Axes - объект только что нарисованного графика

miptlabs.plotter.savefig(obj, filename, *, transparent=None, **kwargs)

Сохраняет фигуру. По-сути обертка над встроенной функцие сохранения

Параметры

• obj – экземпляр класса Axes или Figure из matplotlib. Его же возвращают функции pretty_plot и pretty_plot_many

• filename – имя файла, в который нужно сохранить. Если передан без расширения, то сохраниться в png.

• transparent – If True, the axes patches will all be transparent; the figure patch will also be transparent unless facecolor and/or edgecolor are specified via kwargs. This is useful, for example, for displaying a plot on top of a colored background on a web page. The transparency of these patches will be restored to their original values upon exit of this function.

• kwargs – дополнительные параметры. Смотри документацию matplotlib

miptlabs.plotter.show(*args, **kwargs)

Рисует все сгенерированные графики. По-сути обертка над matplotlib.pyplot.show

Подробнее в документации matplotlib
